ボックスカルバート

PC BOX
PCボックスカルバート

PC BOX

日東のボックスカルバートは、整備の整った工場で完全な品質管理のもとで製造しておりますので、品質が均一で安定しており安心してご使用いただけます。

特徴

活荷重の影響を大きく受ける頂版ならびに底版は、ポストテンション方式のプレストレスコンクリート(P.C)部材とし、比較的活荷重の影響の少ない側版は(R.C)部材を使用した製品が、PCボックスカルバート(PC BOX)です。 PCボックスカルバート(PC BOX)は、頂版および底版に合理的にプレストレスを導入することにより鉄筋コンクリート構造の欠点である、ひび割れの発生を完全に防止し、更に衝撃および繰り返し荷重に対する抵抗性も増大させた製品です。 PCボックスカルバート(PC BOX)は、コンクリートを高強度にすることにより、一般の鉄筋コンクリート(R.C)部材と比較して、断面厚を小さくすることができ、重量が20~40%軽量化された製品です。 ボックスカルバートを縦方向にもプレストレスを導入することにより製品相互を緊結して一体化させ、不等沈下の防止を図れることが出来きます。(製品の接合部に特殊ジョイント材を使用することにより、漏水防止をおこなっております。また、地震に対しても威力を発揮します。) 日東のPCボックスカルバートは、「P.C BOX 」と御用命下さい。

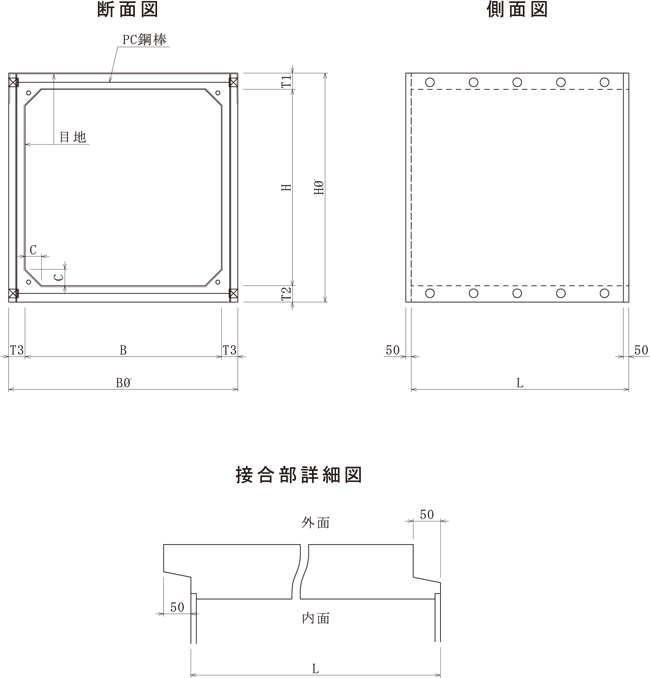

製品図

P.Cボックスカルバートは土かぶり0.2~1.5m,活荷重T-25で設計しています。

※土かぶり及び設計荷重に変更があればその都度設計いたします。

PC BOX

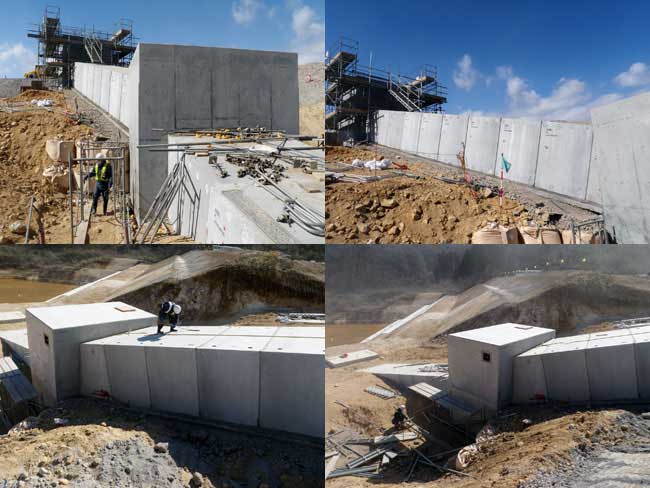

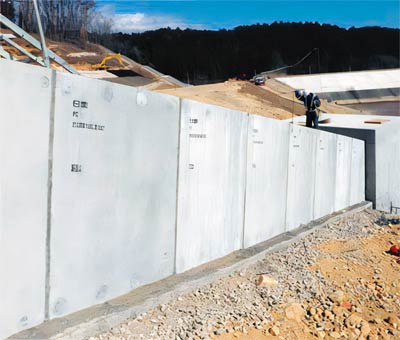

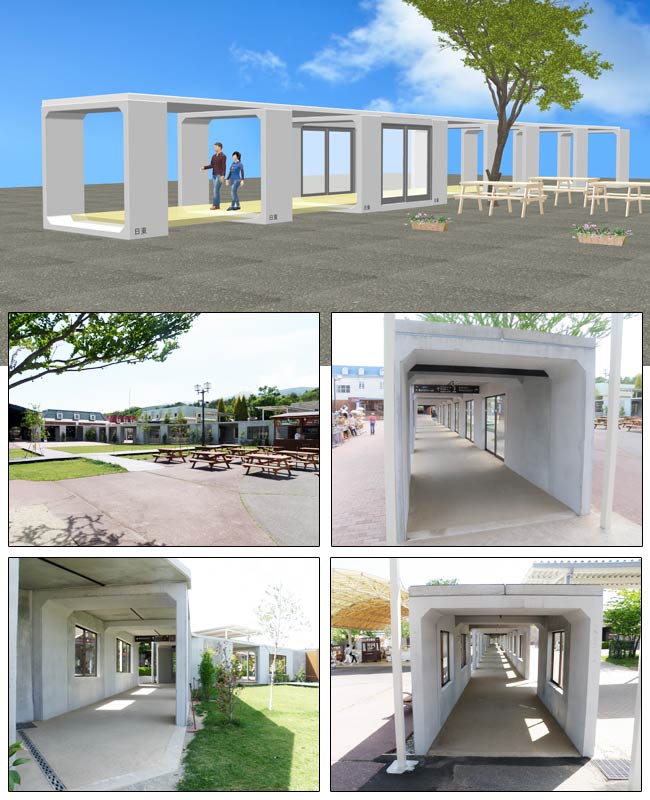

施工例

PC BOX

寸法表

PC BOX
