特徴

ＮＴウォールは全壁は垂直にて敷地を有効に活用することが可能です。
最大の特徴は、底版延長が可能な型枠にて製造するため、地盤条件に合わせた設計が可能です。
底版が長いので荷重分散も偏心が少なく安心した構造にすることができます。
裏込めの排水も、手間のかかる砕石処理だけでなく、サンドマットを使用することができるように壁面摩擦角も考慮した構造とし、施工性を向上することができます。
コーナー部においては一体での提供ができるように準備しております。（受注生産）
設置の条件は担当営業へお申し付けください。最適な製品をご提案させていただきます。

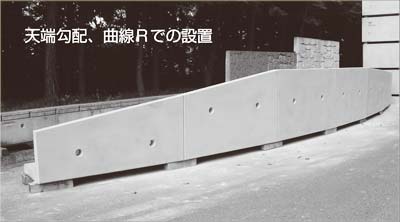

擁壁の天端に勾配を付けることができます。2メートルで500mmの高低差までの勾配に対応できます。
道路などの内Ｒ、外Ｒにも対応可能です。（サイズによってＲが異なります）

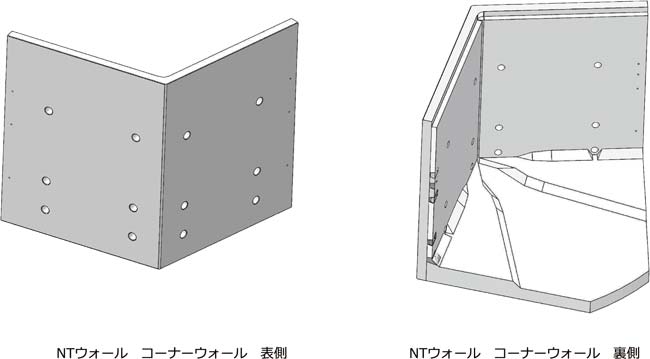

コーナー部を製品化

コーナー部もプレキャストコンクリート製品にて対応可能です。自在の角度を設定することができるので、敷地に合わせた設置が可能です。

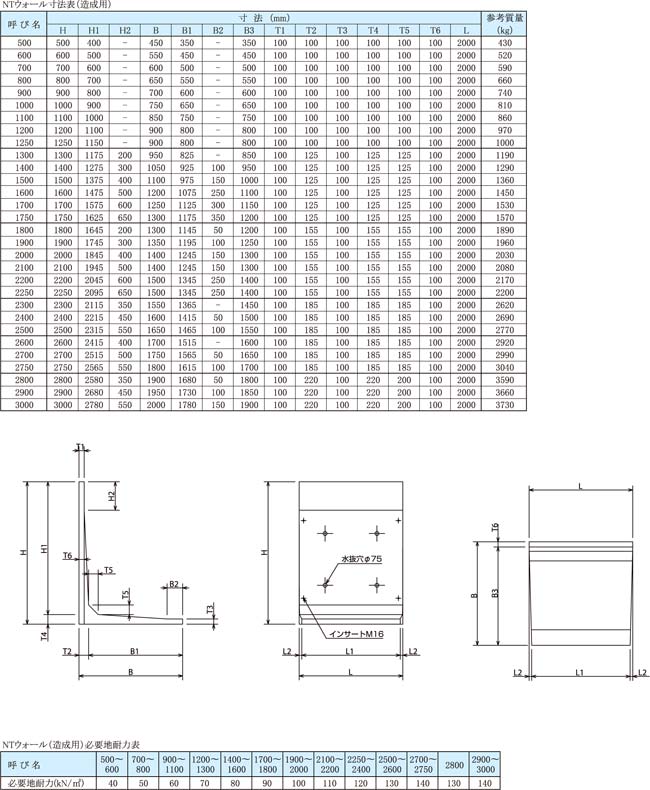

ＮＴウォール（宅道擁壁 たくみちくん）造成用製品図

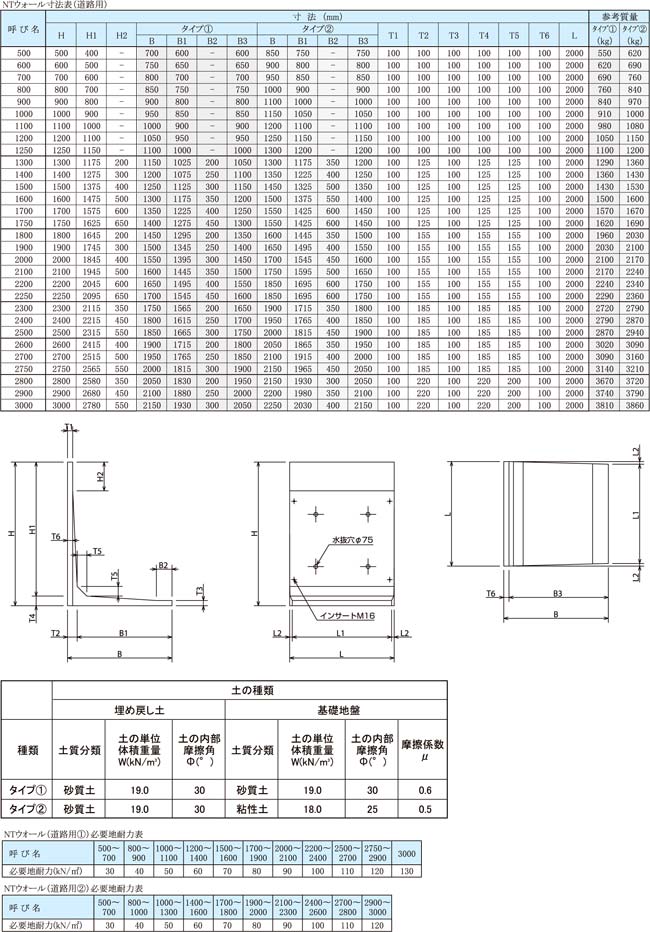

ＮＴウォール（宅道擁壁 たくみちくん）道路用製品図

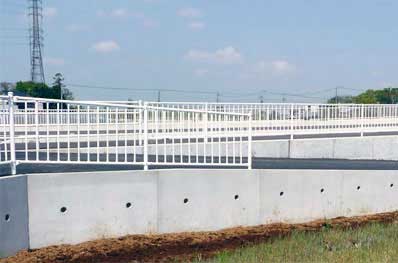

施工例

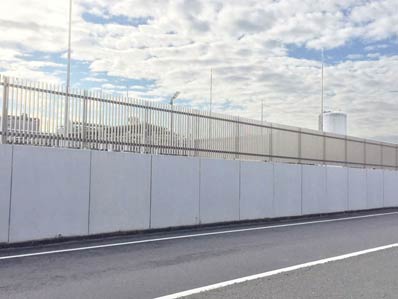

工場外構（フェンス壁）

「納入・施工についてのお願い」（搬入・施工マニュアル）

製品納入についてのお願い
○搬入路の確保をお願いします。
　大型進入禁止等規制事項がある場合、指定進入路等規制がある場合は事前に早めの指示をお願いします。現場内を走行する際は鉄板養生など走行に適した搬入路をご指示してください。
○荷降ろしのための準備をお願いします
　製品重量を安全に荷降ろしできる規格のクレーン等を準備し、置き場の確保をお願いします。納品後の破損などを防ぐため、仮置き製品の管理は衝撃や不安定な置き方を避け、納入数量に合わせ十分な広さを準備してください。
施工時のお願い
○吊り具・ワイヤーの点検
　使用する前に必ず行ってください。
○製品吊り上げ時・据付時の注意事項
　吊り具の操作方法は決められた使用方法にてご使用ください。
　吊り荷の下には絶対に入らなこと。
　クレーンへの吊り荷合図は資格者が行うこと。
○製品の取扱は丁寧にお願いします
　製品同士をぶつけたりすると破損を招くおそれがありますので、軽く触る程度で製品同士を据え付けバール等にて微調整を行ってください。
○埋戻し
　衝撃が加わるような埋戻しは製品破損の原因となります。一度に大量の土砂を埋戻しせず、約３０ｃｍずつ締固めながら丁寧に行ってください。
