製品情報Product information

日東ロゴ BIG−U(U型水路)

BIG−U 日東のBIG-Uは、その名のごとく大型三面水路を意味し、従来の現場打水路やL形水路に変わるものとして考え出した製品です。 BIG-Uは、最もシンプルで合理的な形態として、力学的に順応した形をとっています。
水路幅は、お客様のニーズに充分お応え出来るよう広い範囲で選択できるようになっております。 接合部は、フランジ金具を取り付け、ボルトでジョイントすることにより、不等沈下およびはらみ出しの防止を図っております。

特長

  • 設備の整った工場で完全な品質管理のもとで製作しているので、品質が均一で安定しています。
    設計荷重は道路面荷重q=10kN/u、直載荷重T-6を見込んで設計しております。
    簡単な作業で取り扱いも容易なため、工期の短縮により一般経費が節減される経済的な製品です。
    水路面を広い範囲にとり、お客様のニーズに充分お応え出来るように配慮しています。

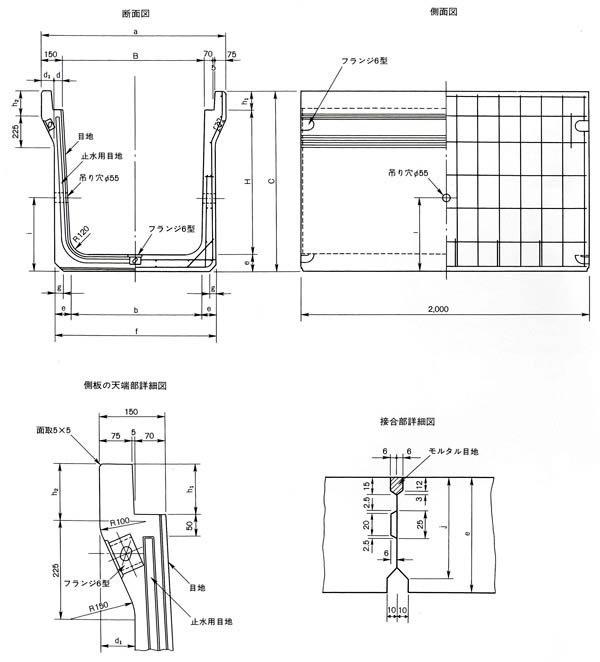

製品図

    BIG−U

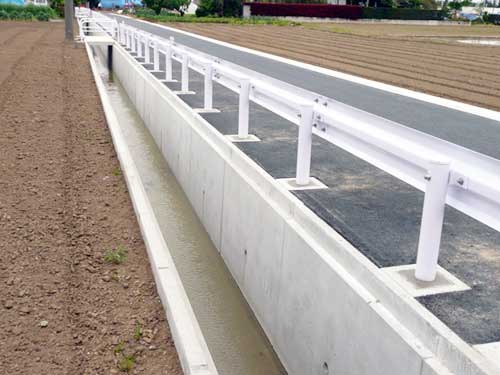

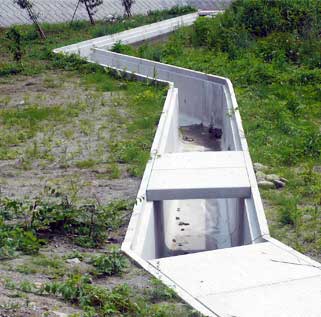

施工例

    BIG−U

寸法・蓋(PDF)

    タイプ
    本体
    H600  〜 H900
    H1000 〜 H2000
