ＦＷ
フェンス穴付きウォルコン

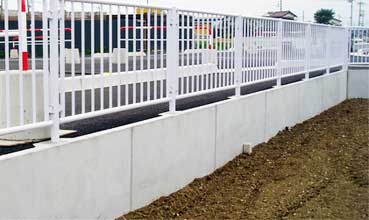

従来のプレキャスト擁壁は、直接擁壁自体にフェンスを取り付けることが出来ず歩道内に単独の基礎を埋め込んでフェンス支柱を建て込んでおります。 フェンス付きウォルコンは、交通安全対策として歩行者、自転車等の路外への転落を防止するためのフェンスを直接擁壁に取り付けるようにしました。 そのために歩道の幅員を狭めることなく、フェンスを取り付けることが出来ます。又、単独基礎の必要が無く工事の省力化が図れます。 設計は上載荷重q=5KN/㎡、フェンス高1.2m、フェンスに作用する水平荷重0.39KN/mで設計しております。 尚、製品の接合部はフランジ金具を設け、 ボルトでジョイントし、不等沈下前面のずれを防止します。 フェンス付きウォルコンは、歩道のみならず、一般宅地、学校、公園、工場、その他の擁壁で防護柵の必要な所に最適です。

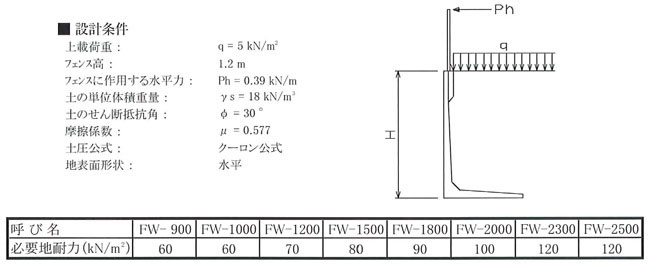

フェンス付きウォルコン 必要地耐力表

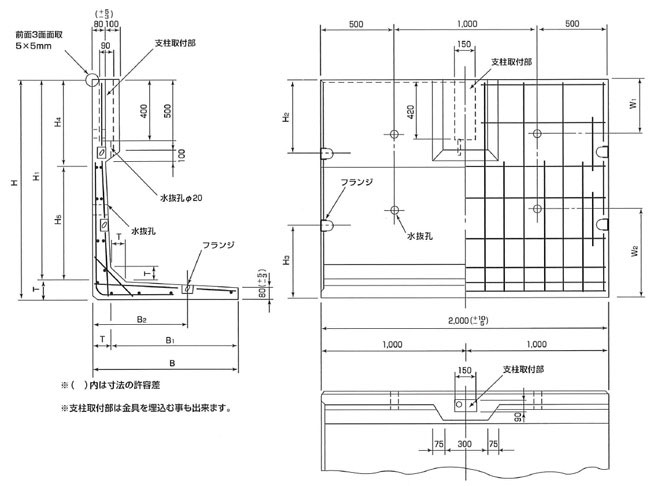

製品図
フェンス付ウォルコンは上載荷重q=5kN/m²、フェンス高1.2m、フェンスに作用する水平力0.39kN/mで設計しています。設計条件に変更があれば、その都度設計いたします。

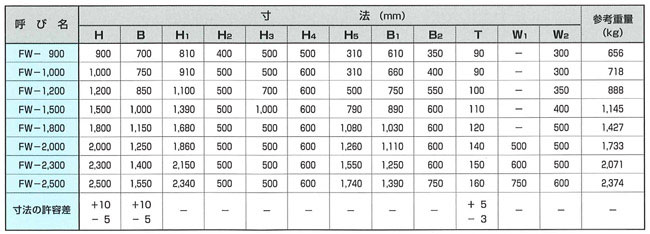

寸法表
「納入・施工についてのお願い」（搬入・施工マニュアル）
製品納入についてのお願い
○搬入路の確保をお願いします。
大型進入禁止等規制事項がある場合、指定進入路等規制がある場合は事前に早めの指示をお願いします。現場内を走行する際は鉄板養生など走行に適した搬入路をご指示してください。
○荷降ろしのための準備をお願いします
製品重量を安全に荷降ろしできる規格のクレーン等を準備し、置き場の確保をお願いします。納品後の破損などを防ぐため、仮置き製品の管理は衝撃や不安定な置き方を避け、納入数量に合わせ十分な広さを準備してください。
施工時のお願い
○吊り具・ワイヤーの点検
使用する前に必ず行ってください。
○製品吊り上げ時・据付時の注意事項
吊り具の操作方法は決められた使用方法にてご使用ください。
吊り荷の下には絶対に入らなこと。
クレーンへの吊り荷合図は資格者が行うこと。
○製品の取扱は丁寧にお願いします
製品同士をぶつけたりすると破損を招くおそれがありますので、軽く触る程度で製品同士を据え付けバール等にて微調整を行ってください。
○埋戻し
衝撃が加わるような埋戻しは製品破損の原因となります。一度に大量の土砂を埋戻しせず、約３０ｃｍずつ締固めながら丁寧に行ってください。
