嵩上げ用ウォルコン
(HW)
日東の「嵩上げ用ウォルコン」は、ロングU、BIG-U、L型水路などの水路に嵩上げが必要となった場合に使用する擁壁です。 又、小規模な段差 の上留め用としても使用できます。嵩上擁壁は軽量で取り扱い易く、安価で便利な擁壁です。

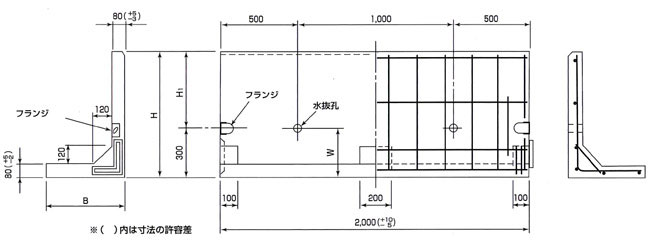

製品図
嵩上げ用ウォルコンは、上載荷重q=5KN/m²で設計しています。設計荷重に変更があればその都度設計致します。

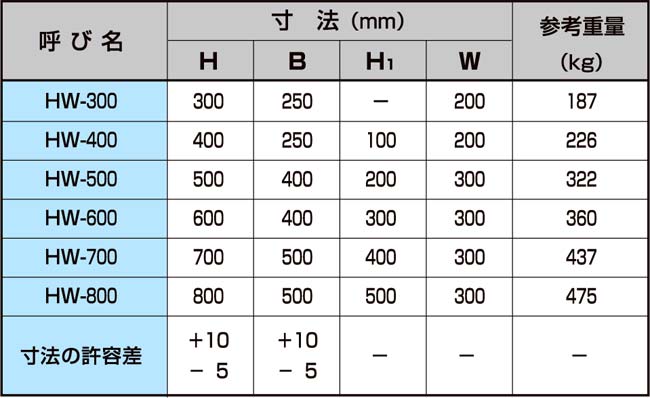

寸法表
HW-300のフランジ金具は、ハンチ部に取り付けます。

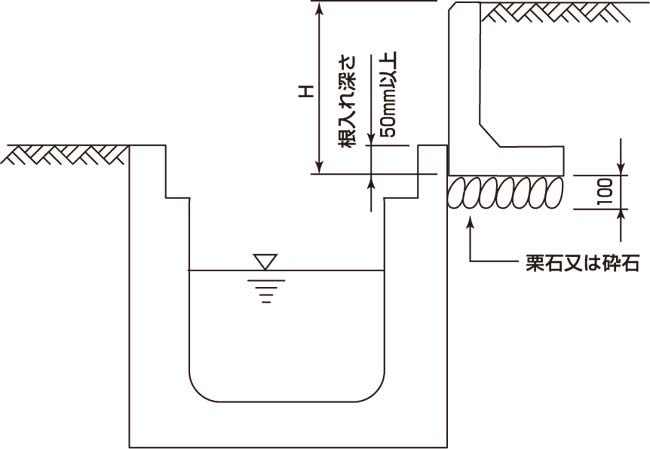

使用例
「納入・施工についてのお願い」（搬入・施工マニュアル）
製品納入についてのお願い
○搬入路の確保をお願いします。
大型進入禁止等規制事項がある場合、指定進入路等規制がある場合は事前に早めの指示をお願いします。現場内を走行する際は鉄板養生など走行に適した搬入路をご指示してください。
○荷降ろしのための準備をお願いします
製品重量を安全に荷降ろしできる規格のクレーン等を準備し、置き場の確保をお願いします。納品後の破損などを防ぐため、仮置き製品の管理は衝撃や不安定な置き方を避け、納入数量に合わせ十分な広さを準備してください。
施工時のお願い
○吊り具・ワイヤーの点検
使用する前に必ず行ってください。
○製品吊り上げ時・据付時の注意事項
吊り具の操作方法は決められた使用方法にてご使用ください。
吊り荷の下には絶対に入らなこと。
クレーンへの吊り荷合図は資格者が行うこと。
○製品の取扱は丁寧にお願いします
製品同士をぶつけたりすると破損を招くおそれがありますので、軽く触る程度で製品同士を据え付けバール等にて微調整を行ってください。
○埋戻し
衝撃が加わるような埋戻しは製品破損の原因となります。一度に大量の土砂を埋戻しせず、約３０ｃｍずつ締固めながら丁寧に行ってください。
