擁壁

ニューウォルコン(NW)

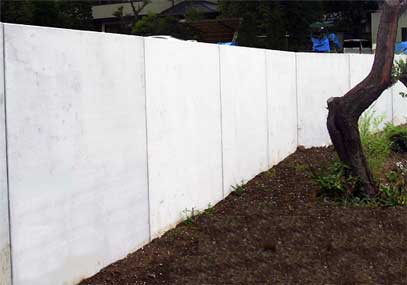

ニューウォルコン

日東のニューウォルコンは宅地造成等規制区域外(認定外)に使用する上載荷重q=10KN/㎡とした経済性を重視した製品です。

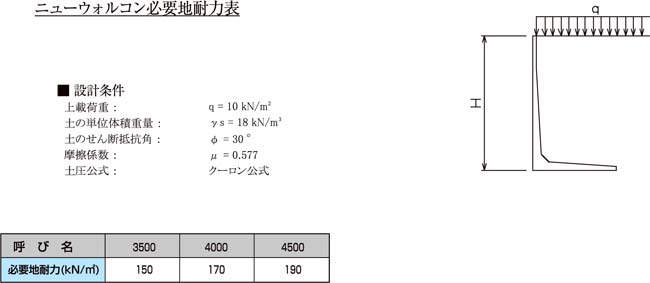

ニューウォルコン 必要地耐力表

ニューウォルコン 必要地耐力表

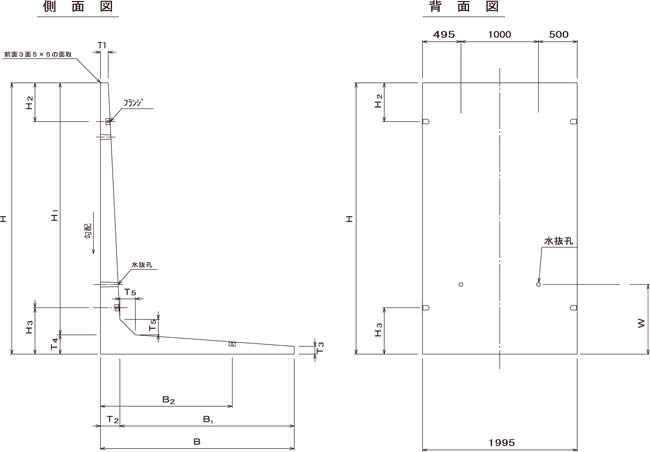

ニューウォルコン 製品図

上載荷重q=10kN/m²

ニューウォルコン 製品図

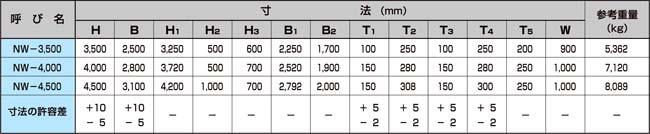

ニューウォルコン 寸法表

ニューウォルコン 寸法表

・水抜孔は4箇所となっています。
・NW-4500は、たて壁に1.5%の勾配がついております。

「納入・施工についてのお願い」(搬入・施工マニュアル)

ニューウォルコンⅣ型 施工 吊具

製品納入についてのお願い
○搬入路の確保をお願いします。
 大型進入禁止等規制事項がある場合、指定進入路等規制がある場合は事前に早めの指示をお願いします。現場内を走行する際は鉄板養生など走行に適した搬入路をご指示してください。
○荷降ろしのための準備をお願いします
 製品重量を安全に荷降ろしできる規格のクレーン等を準備し、置き場の確保をお願いします。納品後の破損などを防ぐため、仮置き製品の管理は衝撃や不安定な置き方を避け、納入数量に合わせ十分な広さを準備してください。
施工時のお願い
○吊り具・ワイヤーの点検
 使用する前に必ず行ってください。
○製品吊り上げ時・据付時の注意事項
 吊り具の操作方法は決められた使用方法にてご使用ください。
 吊り荷の下には絶対に入らなこと。
 クレーンへの吊り荷合図は資格者が行うこと。
○製品の取扱は丁寧にお願いします
 製品同士をぶつけたりすると破損を招くおそれがありますので、軽く触る程度で製品同士を据え付けバール等にて微調整を行ってください。
○埋戻し
 衝撃が加わるような埋戻しは製品破損の原因となります。一度に大量の土砂を埋戻しせず、約30cmずつ締固めながら丁寧に行ってください。
